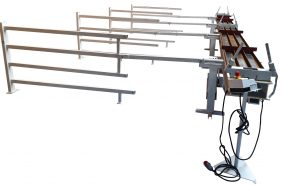

Ligne de production de poutrelles béton à treillis soudé jusqu’à 8,5 mètres
La ligne de production DMB Machine est conçue pour fabriquer des poutrelles en béton vibré avec treillis soudé.
Elle permet de produire des poutrelles de différentes longueurs grâce à une ligne disponible de 7,5 à 8,5 mètres. Son fonctionnement repose sur des moules amovibles installés sur une table vibrante.
Compacte et simple à exploiter, la ligne nécessite deux opérateurs pour les principales opérations de production.
Elle s’adresse notamment aux fabricants de matériaux de construction, aux entreprises de préfabrication béton et aux entrepreneurs souhaitant produire localement des poutrelles pour planchers.
Les principaux avantages de la ligne
- fabrication de poutrelles en béton vibré avec treillis soudé ;
- longueur de ligne configurable de 7,5 à 8,5 mètres ;
- vibration répartie sur toute la longueur de la table ;
- fonctionnement avec deux opérateurs ;
- moules amovibles faciles à déplacer ;
- magasin latéral de stockage disponible en option ;
- possibilité d’ajouter des moules supplémentaires ;
- équipement adapté à une unité de préfabrication béton.
Comment fonctionne la machine ?

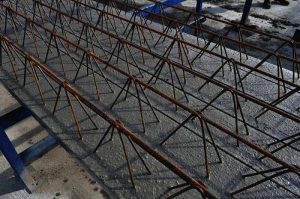

Le treillis soudé est positionné dans le moule avant le remplissage avec le béton.
Le moule est ensuite placé sur la table vibrante. Le moto-vibrateur répartit la vibration sur toute la longueur de la ligne afin de favoriser le remplissage et le compactage du béton.
Après vibration, les moules sont retirés de la ligne et déplacés vers la zone de durcissement.
Un magasin latéral à quatre niveaux est proposé en option pour stocker les moules pendant cette phase.
Lorsque le béton a atteint une résistance suffisante, les poutrelles peuvent être démoulées, contrôlées puis stockées.
Applications
La ligne est destinée à la fabrication de poutrelles en béton utilisées notamment dans des projets tels que :
- maisons individuelles ;
- logements collectifs ;
- bâtiments commerciaux ;
- bâtiments industriels ;
- bâtiments agricoles ;
- entrepôts ;
- vides sanitaires ;
- projets de préfabrication béton.
La conception structurelle, les dimensions, le treillis et la résistance des poutrelles doivent être définis par le fabricant selon les normes applicables dans le pays d’utilisation.

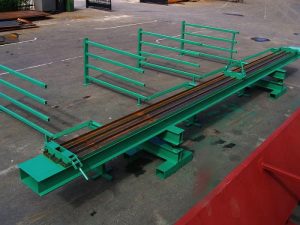

Vibration sur toute la longueur de la table
La ligne est équipée d’un moto-vibrateur d’une puissance de 1,4 kW.
La vibration répartie sur la longueur de la table contribue à :
- remplir régulièrement les moules ;
- répartir le béton autour du treillis ;
- limiter la présence de poches d’air ;
- améliorer la compacité du béton ;
- obtenir une section plus homogène.
Les réglages de vibration doivent être adaptés à la formulation et à la consistance du béton utilisé.
Des moules amovibles et modulables
La ligne fonctionne avec des moules amovibles.
Cette organisation permet de retirer les moules après vibration afin de libérer la ligne pour un nouveau cycle de fabrication.
Des moules supplémentaires peuvent être proposés par lots de 10 selon la capacité de production recherchée.
La documentation actuelle indique une section de moule de 126 × 44 × 4 mm et un poids de 6,4 kg par mètre.

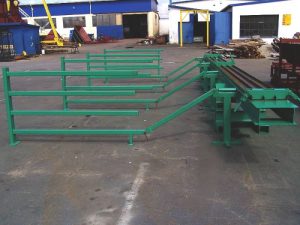

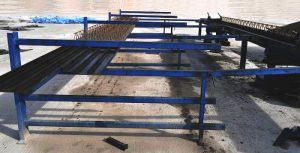

Magasin de stockage optionnel
Un magasin latéral à quatre étages est disponible en option.
La capacité annoncée est de 56 moules. Ce magasin permet de stocker les moules sur plusieurs niveaux pendant le durcissement du béton et de réduire la surface au sol utilisée.
Le magasin n’est pas inclus dans le prix standard de la ligne.
Une ligne adaptée à votre projet
La longueur de la ligne peut être définie entre 7 500 et 8 500 mm selon les dimensions des poutrelles recherchées et l’organisation de l’atelier.
Pour établir une proposition, les informations suivantes sont utiles :
- dimensions des poutrelles ;
- longueur minimale et maximale ;
- caractéristiques du treillis soudé ;
- nombre de poutrelles souhaité ;
- nombre de moules nécessaire ;
- surface disponible dans le bâtiment ;
- tension électrique disponible ;
- pays d’installation ;
- équipements de manutention existants.
Voir la ligne en fonctionnement
Découvrez le fonctionnement de la machine, la mise en place des moules et la vibration du béton.
Voir la vidéo de démonstration
Demander un devis
Vous souhaitez fabriquer des poutrelles béton à treillis soudé ou créer une unité de préfabrication ?
Transmettez-nous les dimensions des produits, les longueurs recherchées et vos objectifs de production.
Contactez DMB Machine pour demander une étude et un devis
Quelle machine permet de fabriquer des poutrelles béton à treillis soudé ?
Une ligne vibrante équipée de moules permet de positionner le treillis, de remplir les moules avec du béton et de compacter le béton par vibration.
Quelle est la longueur de la ligne ?
La ligne peut mesurer entre 7 500 et 8 500 mm selon la configuration choisie.
Combien d’opérateurs faut-il ?
La documentation de la machine indique un fonctionnement avec deux personnes.
Quelle alimentation électrique est nécessaire ?
La ligne nécessite une alimentation électrique triphasée de 400 V à 50 Hz.
Quelle est la puissance du moto-vibrateur ?
La puissance indiquée du moto-vibrateur est de 1,4 kW.
Combien de moules peut contenir le magasin ?
Le magasin optionnel peut contenir jusqu’à 56 moules répartis sur quatre étages.
Le magasin est-il inclus dans le prix ?
Non. La fiche technique actuelle indique que le magasin de stockage n’est pas inclus dans le prix.
Peut-on commander des moules supplémentaires ?
Oui. La documentation présente des moules supplémentaires disponibles par lots de 10.
La ligne fabrique-t-elle le treillis soudé ?
Les informations fournies décrivent une ligne de moulage et de vibration utilisant un treillis soudé. Elles ne permettent pas de confirmer que la machine fabrique elle-même le treillis.
Dernière mise à jour de la fiche technique : août 2026. Les caractéristiques sont données à titre indicatif et doivent être confirmées lors de l’établissement du devis.
